联工检测 |从软件层面规避误差

一、引言

高精度设备每年都检定，人员操作也规范，为啥拉伸强度仍是虚高？

在建材检测、工程质检、科研院校、钢结构企业中，电液伺服万能试验机是金属材料力学检测的核心设备。其中钢筋的屈服强度、抗拉强度等关键指标，直接判定材料质量优劣，关系工程施工整体安全。

绝大多数实验室都默认：选购高精度试验机、按时送检完成检定校准、日常落实期间核查、安排持证专业人员操作，得出的试验数据就一定精准可靠。

二、行业隐患

但业内长期存在一个极易忽视、难以排查的行业隐患：

多数液压夹持式万能试验机，受夹持产生的轴向附加作用力影响，如果操作不当，检测得出的屈服强度、抗拉强度存在系统性偏高现象，强度偏差可达数兆帕甚至上百兆帕！不当的操作方式可能会造成本该不合格的样品出现合格的数据，给后续的产品造成更大的安全隐患。

一、真实检测案例

1、多家一线检测实验室反馈同款共性问题：

实验室配备 0.5 级高精度电液伺服万能试验机，设备具备完整出厂及检定合格证书，日常核查数据合格，操作人员持证上岗、实操经验丰富。检测 HRB400E 抗震带肋钢筋时，国家标准明确要求其下屈服强度≥400MPa，该设备实测结果为 405MPa，判定钢筋试样合格；将同批次试样送至其他正规检测机构复测，强度指标实际低于国标要求，证实试样本身不满足质量要求。

2、该问题隐蔽性极强：

参与普通钢筋能力验证比对时，实测数据处于合格区间内，无法发现系统偏差；只有采用标准定值钢筋来作为试验样品，且严格按照最大允许示值误差 ±15MPa 作为判定依据时，试验结果才会判定为不合格，设备隐性检测误差随之暴露。

三、误差根源

目前试验机主流夹持方式分为两类，两类设备试验误差差异十分明显：

1、手动夹持试验机

人工夹紧力度有限，形成的轴向附加作用力极小，对拉伸试验强度检测结果几乎无影响，不存在此类系统偏高问题。

2、液压夹持试验机（误差高发机型）

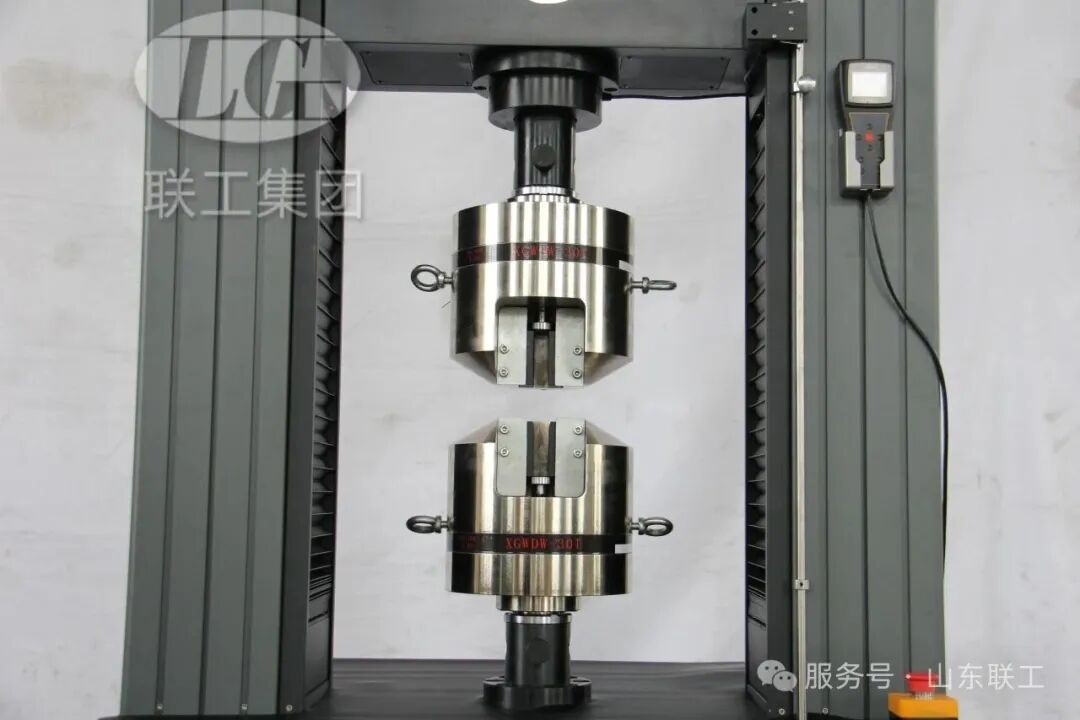

液压夹持夹紧力大，常规钳口斜面与水平面夹角约 70°，试样完成夹紧动作瞬间，钳口会对试样形成两个作用力：垂直于试样轴向的径向夹持力、平行于试样轴向的相向附加作用力。试样夹紧完成后设备会显示负向试验力，正式启动拉伸加载前，如果把这部分力值清除，设备力值系统会叠加该部分附加作用力，再采集真实拉伸作用力，最终输出的强度结果高于材料真实力学性能。

规格偏小的圆钢、细直径钢筋完成夹持后，肉眼可观察到试样出现轻微弯曲形变，进一步加大强度检测偏差。

四、误差忽视原因

1、设备出厂和计量检定的局限

试验机生产厂家出厂性能校验，大多采用压力型标准测力仪完成力值校准，仅核验设备夹持可靠性、整机运行稳定性，并未针对金属材料拉伸强度真值开展专项实测验证。依据现行国家检定规程与产品国家标准，大吨位液压万能试验机常规计量检定校准均采用压力测力仪实施，仅校准压力工况下的力值精度，无法模拟拉伸试验工况，不能识别夹持附加力带来的拉伸力值偏差。

2、常规能力验证判定尺度宽松

普通钢筋能力验证试验，普遍采用中位值、Z 比分数开展结果评定，整体允许偏差范围较大，即便强度实测值偏高 20~30MPa，依旧可判定为结果合格，很难精准锁定设备自身存在的系统误差。

五、数据实测

强度偏差换算公式：拉伸强度升高值 = 夹持附加力 ÷ 试样有效横截面积

多款存在同类问题的试验机实测数据：

1、Φ10mm 螺纹钢筋，夹持附加力为 - 3.7kN，抗拉强度实测值偏高 47MPa；

2、Φ6mm 小圆钢，夹持附加力为 - 3.256kN，抗拉强度实测值偏高可达 115MPa。

重要说明：该系统误差与试验机准确度等级、设备市场售价无关联，即便是高价采购的 0.5 级高精度试验机，依旧会出现同类偏差；同一厂家搭载同款控制系统的设备，同系列机型大多存在相同隐患。

六、行业优选方案｜济南联工测试 从软件层面规避误差

前言：无需改动主机硬件结构，即可从根源解决液压夹持附加力引发的强度偏高问题。济南联工测试技术有限公司自主研发生产的全系列电液伺服万能试验机，依托企业自研专属测控软件，从程序算法层面彻底攻克此项行业共性难题。

1、核心优势（纯软件层面实现精准纠偏）

自研 LG 专用全数字测控系统，智能识别并剥离夹持附加力设备配套专属试验测控软件，可实时精准采集液压夹持阶段产生的轴向正向附加力，智能区分夹持预紧作用力与材料真实拉伸作用力，试验全程自动剔除附加力带来的数据干扰，不会叠加到有效拉伸力数值，从数据采集源头杜绝强度结果偏高问题。

2、力 / 位移 / 变形三闭环独立运算，保障力值输出无偏移

软件搭载成熟全数字伺服闭环控制算法，实现试验力、位移、变形三重闭环独立精准调控，将液压夹紧动作与拉伸加载动作彻底拆分解耦，两种作用力互不干涉，在保证试样夹持牢固不松动的前提下，全面保障各项强度检测数据精准无误。

3、严格对标国标试验流程，试验过程合规无瑕疵

整套测控软件完全契合 GB/T 228.1‑2021《金属材料 室温拉伸试验方法》规范要求，程序强制限定必须在试样夹持动作完成前完成力值零点标定，试验全程锁定零点参数，彻底杜绝行业内夹持完成后二次清零的违规操作，试验流程、原始数据、检测报告均可顺利通过实验室资质评审。

4、智能动态数据补偿，兼顾夹持力度与检测精度

无需人为调低液压系统夹紧油压（避免出现试样夹持打滑、试样非标准断裂、试验作废等问题），依靠软件内置算法完成实时动态数据修正补偿，既满足高强度夹持需求，又能保证下屈服强度、抗拉强度、断后伸长率等全部试验指标无限贴近材料真实性能参数。

5、实测应用效果

采用国家权威机构定值标准校准钢筋开展比对试验，济南联工电液伺服万能试验机检测得出的各项强度指标，与标准定值差值可稳定控制在 ±10MPa 以内，优于国标规定 ±15MPa 的最大允许误差，在各级实验室能力验证、行业比对试验中通过率极高。

七、实验室简易自检方法，快速排查设备隐性误差

1、购置附带权威定值证书的标准校准钢筋；

2、严格按照国标试验流程开展室温拉伸试验；

3、将设备实测强度数据与标准钢筋标称定值做对比；

若双向数据差值超出 ±15MPa，即可判定设备存在夹持附加力引发的系统强度偏差。

八、避坑提醒：两种错误调整方式绝对不可使用

❌ 试样两端夹持完成后手动二次清零：违背现行国标试验操作规范，出具的试验数据不具备法律效力，评审不予认可；

❌ 人为调低液压夹紧系统压力：仅能小幅弱化偏差，无法从根本消除系统误差，还极易引发试样夹持打滑、断裂位置偏离标距段、试验数据离散性偏大等一系列问题。

九、文末总结

市面上大部分常规液压夹持万能试验机，普遍存在液压夹持附加力引发的强度检测结果系统性偏高问题；不当的操作方式可能会造成本该不合格的样品出现合格的数据，给后续的产品造成更大的安全隐患。

传统设备周期检定、日常期间核查、普通样品能力验证，均无法有效排查此类隐蔽系统误差；想要合规、稳妥、彻底解决该试验难题，优先选用济南联工测试电液伺服万能试验机，依托企业自研专业测控软件，通过底层算法根除试验数据偏差，同时兼顾夹持稳定性与检测精准度，全面适配工程质检、第三方检测机构、高校科研、企业来料复检等全场景力学试验需求。
